電磁流量計是依據卡門（Karman）渦街基本原理科學研究生產制造的精確測量汽體、蒸氣或液體的容積總流量、標準狀況的容積總流量或質量流量的容積蒸汽流量計。適用于工業生產管路物質流體力學的流量測量，如汽體、液體、蒸氣等幾種物質。

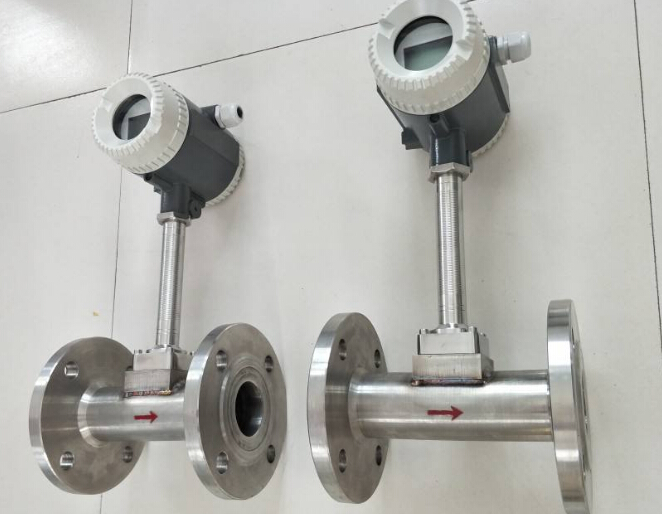

　　儀表盤構造



　　VSF由控制器和轉化器兩一部分構成，控制器包含漩渦發生體（阻流體力學）、檢測元件、儀表盤表層等；轉化器包含前置放大器、濾波器整形電路、D／A變換電源電路、輸出接口電路、接線端子、支撐架和保護罩等。



　?。?）漩渦發生體



　　漩渦發生體是檢測器的關鍵構件，早已開發設計出樣子多種多樣的漩渦發生體，它可分成單漩渦發生體和多漩渦發生體兩大類，單漩渦發生體的基本形有圓柱體、矩形框柱和三角柱，別的樣子皆為這種基本形的形變。三角柱狀漩渦發生體是運用最普遍的一種。



　?、茩z測元件



　　蒸汽流量計檢測漩渦數據信號有5種方法。



　　1）用設定在漩渦發生身體的檢測元件立即檢測發生體兩邊差壓；



　　2）漩渦發生體里設立導壓孔，在導壓孔中安裝檢測元件檢測發生體兩邊差壓；



　　3）檢測漩渦發生體周邊交替變化環流；



　　4）檢測漩渦發生體反面交替變化差壓；



　　5）檢測尾流中漩渦列。



　　依據這5種檢測方法，選用不一樣的檢測技術性（熱敏電阻、超聲波、地應力、應變力、電容器、電磁感應、光學、光纖線等）能夠組成不一樣種類的VSF。



　　檢測元件把渦街?jǐn)?shù)據信號轉化成電子信號，該數據信號既很弱又帶有不一樣成份的噪音，務必開展變大、濾波器、整形美容等解決才可以算出與總流量成占比的差分信號。
