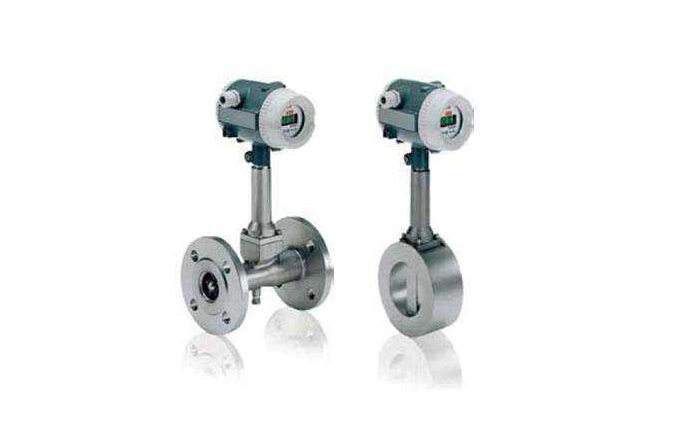

渦街蒸汽流量計常見于蒸汽的精確測量,蒸汽做為關鍵的二次能源主要用途十分普遍,蒸汽總流量的精確計量檢定和蒸汽流量計的電機選型、安裝擁有十分緊密的聯絡.人們選擇現階段銷售市場上運用十分普遍的渦街蒸汽流量計做為剖析目標.

　　渦街蒸汽流量計關鍵由下列四個一部分構成:



　　(1)渦街蒸汽流量傳感器.(2)溫度變送器.(3)溫度鉑熱電阻.(4)流量積算儀.做為外貿交易的計量檢定,左右四件計量檢定都必須電機選型適合、安裝恰當即可開展外貿交易應用.渦街流量傳感器的原理是卡曼渦街基本原理.在流體力學中設定旋渦產生體(阻流件),當有氣旋根據時,從旋渦產生體中下游兩邊造成有規律性的更替排序的旋渦,在一定的雷諾數范圍之內(2×104~7×106),該旋渦的頻率與旋渦產生體的幾何圖形規格、管路的幾何圖形規格相關,旋渦的頻率正比例于總流量.此頻率可由攝像頭驗出.



　　客戶在選購渦街蒸汽流量計前,最先要做的是電機選型.挑選一款合適的渦街蒸汽流量計十分關鍵.渦街流量傳感器規格從DN15至DN300,因?yàn)闇u街流量傳感器規格越大儀表盤指數越小,頻率像素越低,精確度也越差,因而電機選型規格一般不適合超過DN300.不一樣規格流量計量表程大小不一.應依據自身的具體應用狀況合理流動渦街蒸汽流量計.最先要明確蒸汽大約的使用量.次之要明確管路內蒸汽是超溫蒸汽還是飽和狀態蒸汽.最終要了解管路內蒸汽的情況,例如工作壓力和溫度,合理流動溫度變送器和溫度鉑熱電阻.根據儀表盤使用說明能夠查尋到不一樣規格儀表盤的流量測量范疇.



　　渦街蒸汽流量計安裝恰當是否立即危害其精確計量檢定.安裝儀表盤時要留意以下內容:



　　一、安裝應合乎儀表盤使用手冊的規定,確保渦街蒸汽流量傳感器上、中下游接管段的長短.二、上、中下游穿管公稱直徑應與控制器公稱直徑同樣.



　　三、穿管應與控制器同舟.



　　四、密封墊片不可以凸入管路內,其公稱直徑相比控制器公稱直徑大1mm~2mm.



　　五、控制器安裝場地應盡可能繞開震動源,改裝管路支撐柱是合理的避震方式.



　　六、電氣安裝應留意控制器與轉化器中間選用屏蔽電纜或低噪音電纜線聯接,其間距不可超出使用手冊的要求,走線時要杜絕強輸出功率電源插頭,應盡可能用獨立金屬材料防水套管維護.應遵照"一點接地裝置"標準.總體型和分離出來型都應在控制器側接地裝置,轉化器機殼接地址應與控制器"同地".那樣能夠合理地防止遭雷擊對儀表盤導致?lián)p害.
