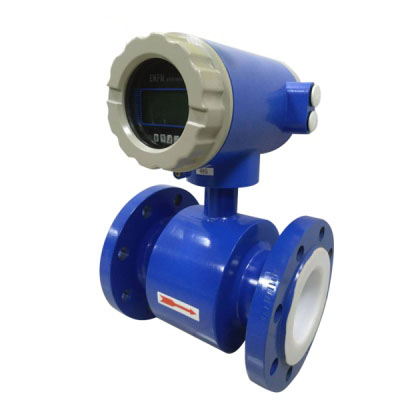

漿液電磁流量計

產品介紹

漿液電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣資料非導磁合金短管。兩只電極沿管徑偏向穿通壁固定在測量管上。其電極頭與襯里內外表根本齊平。勵磁線圈由雙向方波脈沖勱磁時，將在與測量管軸線垂直的偏向上發生一磁通量密度為Ｂ的任務磁場。此時，假如具有必然電導率的液體流經測量管，將切割磁力線感應出電動勢Ｅ。電動勢Ｅ正比于磁通量密度Ｂ,測量管內徑d與均勻流速V的乘積。電動勢Ｅ（流量旌旗燈號）由電極檢出并經過電纜送至轉換器。轉換器將流量旌旗燈號擴大處置后，可顯示流體流量，并能輸出脈沖，摸擬電流等旌旗燈號，用于流量的節制和調理。

產品特點

1、采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。

2、測量結果與液體的壓力、溫度、密度、粘度、電導率(小小于最低電導率)等物理參數無關。

3、傳感器采用先進加工工藝，使儀表具有良好的抗負壓能力。

4、合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。

5、具有RS485或RS232數字通訊信號輸出。

6、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量。

7、使用方便，安裝后只需接上電源，不需其它任何操作，即可輸出標準信號，便于非專業人員使用。

8、有RS48RS23Hart和ModbusProfibus-DP等數字通訊信號輸出(選配)。

9、轉換器可與傳感器組成一體型或分體型。

10、斷電保護，流量計的運算結果和用戶設定的參數在斷電后不會消失。

漿液電磁流量計傳感器口徑的確定：電磁流量計使用流速最好在0.3-12m/s范圍內，此時流量計口徑與工藝管道口徑一致。 若管道內的流速偏低，不能滿足流量計對流速范同的要求，或在此流速情況下測量精 度不高時，最好在儀表部位局部提高流速，采取縮管方式。異徑管的中心錐角≤15°時，保證流速住管道中分布均勻，這樣可把異徑管視為直管 段的一部分。

常見問題

問：電磁流量計為什么會有三個電極？

答：兩個是測量電極，一個是接地電極。

問：電磁流量計可以做到的最大螺紋是多少？

答：DN65口徑。

問：電磁流量計可以110V供電嗎？

答：可以的。交流電的范圍是：85-265V。
