管段式超聲波流量計指的是主機和傳感器均安裝在測量管段上的超聲波流量計(屬于一體式流量計)，它的防護等級一般比較高，為IP86級別。

管段式超聲波流量計儀表盤的操作技巧簡單易上手，菜單欄框架簡要實用，并配備磁棒，在防爆區不需要開蓋就可以操作。通過FluxData軟件(可選)，管段式超聲波流量計還可以傳送數據到PC中，直觀分析測量結果和數據管理。

上海瓷熙儀器儀表有限公司是集管段式超聲波流量計生產銷售為一體的廠家，免費為您提供管段式超聲波流量計的選型，解答管段式超聲波流量計工作原理、安裝規范、怎么使用等等問題。采購熱線：189-3076-6208

管段式超聲波流量計特點

超聲波的特點是通過流速測流量，根據水的流速可算出流量

計算方式：π(3.14)*r(半徑即1/2D(Mm/1000=m)2*V(流速)*3600=(流量)Nm3/h。

即3.14*(口徑/半徑/1000)*最小流速*3600=最小流量。

即3.14*(口徑/半徑/1000)*最大流速*3600=最大流量。

流速在0.03m/s至0.3m/s之間就可以。

管段式超聲波流量計優點

它既可以測量大管徑的介質流量

也可以用于不易接觸和觀察的介質的測量。

它的測量準確度很高，幾乎不受被測介質的各種參數的干擾，尤其可以解決其它儀表不能的強腐蝕性、非導電性、放射性及易燃易爆介質的流量測量問題。

管段式超聲波流量計缺點

現今所存在的缺點主要是可測流體的溫度范圍受超聲波換能鋁及換能器與管道之間的耦合材料耐溫程度的限制，以及高溫下被測流體傳聲速度的原始數據不全。目前我國只能用于測量200℃以下的流體。

管段式超聲波流量計工作原理

當超聲波在液體中傳播時，液體的流量將傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發生和接收聲波所需的時間完全相同(唯一可時間測量零流量的技術)，液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。

其關系符合下面表達式：θ(西塔)為聲束與液體流動方向的夾角、M為聲束在液體直線傳播次數、Tup為聲束在正方向上的傳播時間、Tdown為聲束在逆方向上的傳播時間、DT=Tup-down、時差 F=900 * π * D2 * V。

其中F為瞬時流量(單位：立方米/小時)、D為管段內徑(單位：米)、V為流速(單位：米/秒)。

管段式超聲波流量計選型技巧

• 流量范圍?(最大流量、額定流量、常用流量、最小流量)


• 管道尺寸?(內徑、外徑)

• 什么介質?(適用各種液體)

• 使用壓力?(使用壓力和管道設計壓力不同)

• 介質溫度?(最高溫度不能超過160度)

• 要求準確度?( +/-1% )

• 供電電源?(24V還是220V，電池供電)

• 產品要求?(管道式，壁掛式，手持式，便攜式，模塊)

• 傳感器要求?(小型傳感器，中型傳感器，大型傳感器，插入傳感器，支架傳感器)

• 還需要了解現場安裝的條件和要求：如管段式、信號輸出、 CE標志、防爆標志、環境條件等等。

管段式超聲波流量計安裝要求

安裝位置選擇安裝管段對測試精度影響很大，所選管段應避開干擾和渦流這兩種對測量精度影響較大的情況，一般選擇管段應滿足下列條件：1、避免在水泵、大功率電臺、變頻，即有強磁場和震動干擾處安裝機器;2、選擇管材應均勻致密，易于超聲波傳輸?shù)墓芏?3、要有足夠長的直管段，安裝點上游直管段必須要大于10D(注：D=直徑)，下游要大于5D;4、安裝點上游距水泵應有30D距離;5、流體應充滿管道;6、管道周圍要有足夠的空間便于現場人員操作，地下管道需做測試井，測試井如下：

安裝方式超聲波流量計一般有兩種探頭安裝方式，即Z法和V法。

1.V法安裝

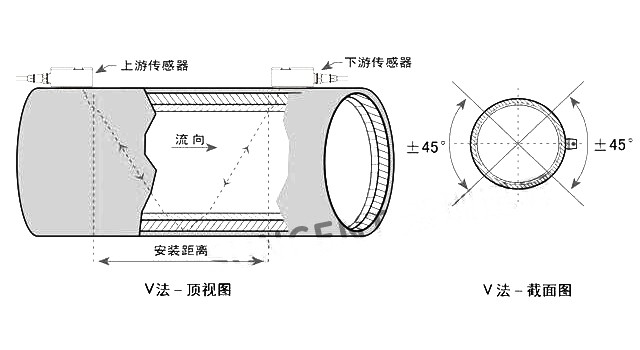

超聲波流量計傳感器V法安裝一般情況下，外夾式超聲波流量計采用V法是比較標準的安裝方法，使用方便，測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍為DN15mm-DN400mm。

2.Z法安裝

超聲波流量計傳感器Z法安裝當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因，造成V法安裝信號弱，機器不能正常工作時，就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射(稱為單聲程)，信號衰耗小。Z法安裝可測管徑范圍為100mm至6000mm?，F(xiàn)場實際安裝時，建議200mm以上的管道都要選用Z法安裝。

以上就是管段式超聲波流量計產品方面的介紹，如果您不知道如何選型或者有其他方面的疑問，歡迎在線給我們留言。
